従来型AFM

従来型AFMによる測定例です。

生体試料

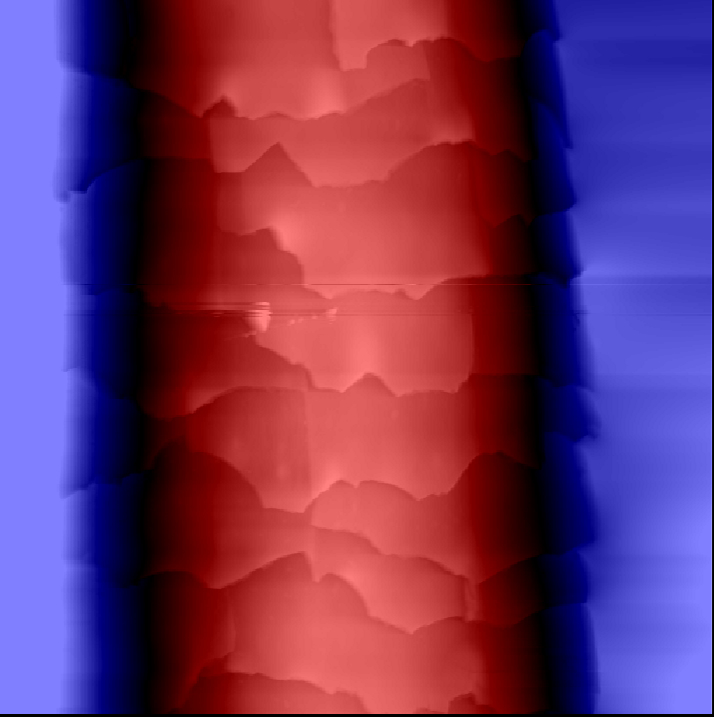

ヒト毛髪



・測定条件: 大気中
・Scan Size: 60 μm × 60 μm
・髪のキューティクルが観察されています

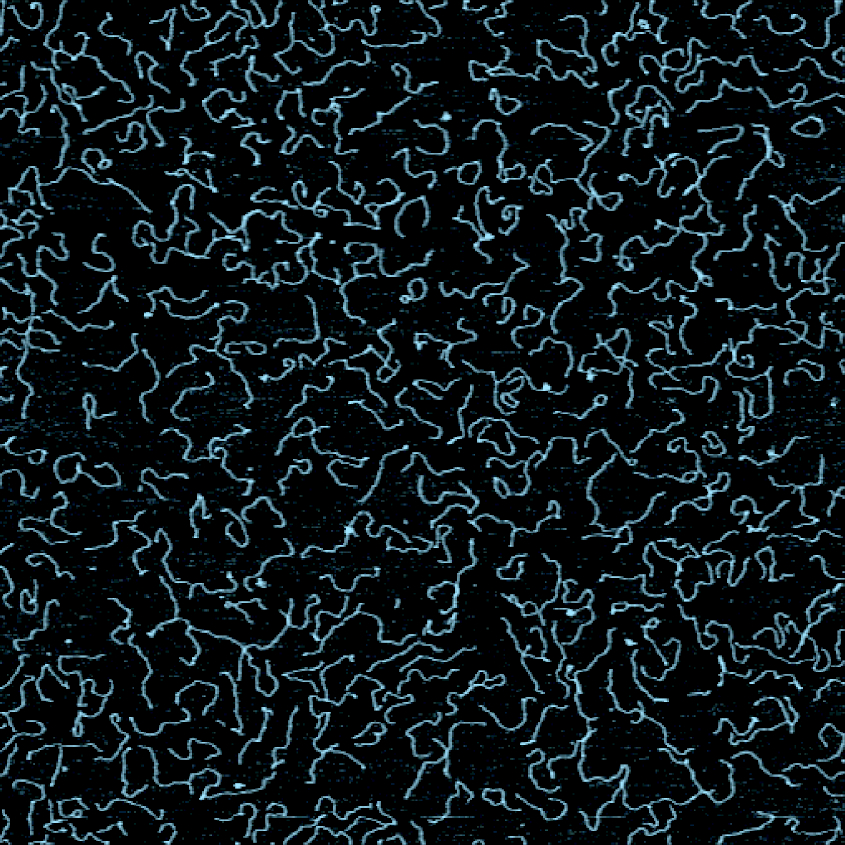

直鎖状DNA(1665 bp)



・測定条件: 大気中
・Scan Size: 4 μm × 4 μm

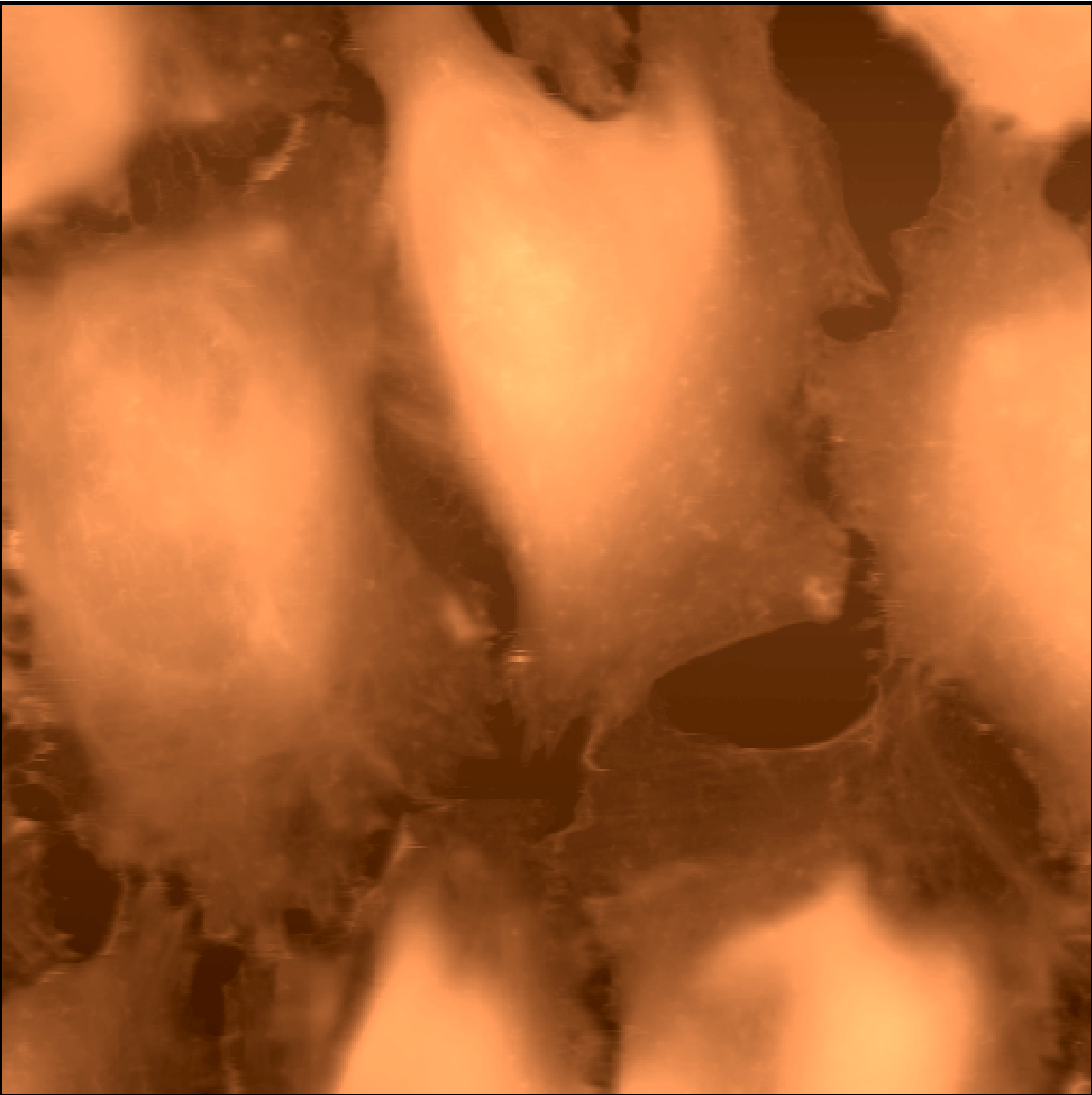

HeLa細胞



・測定条件: 溶液中(コンタクトモード)
・Scan Size: 90 μm × 90 μm

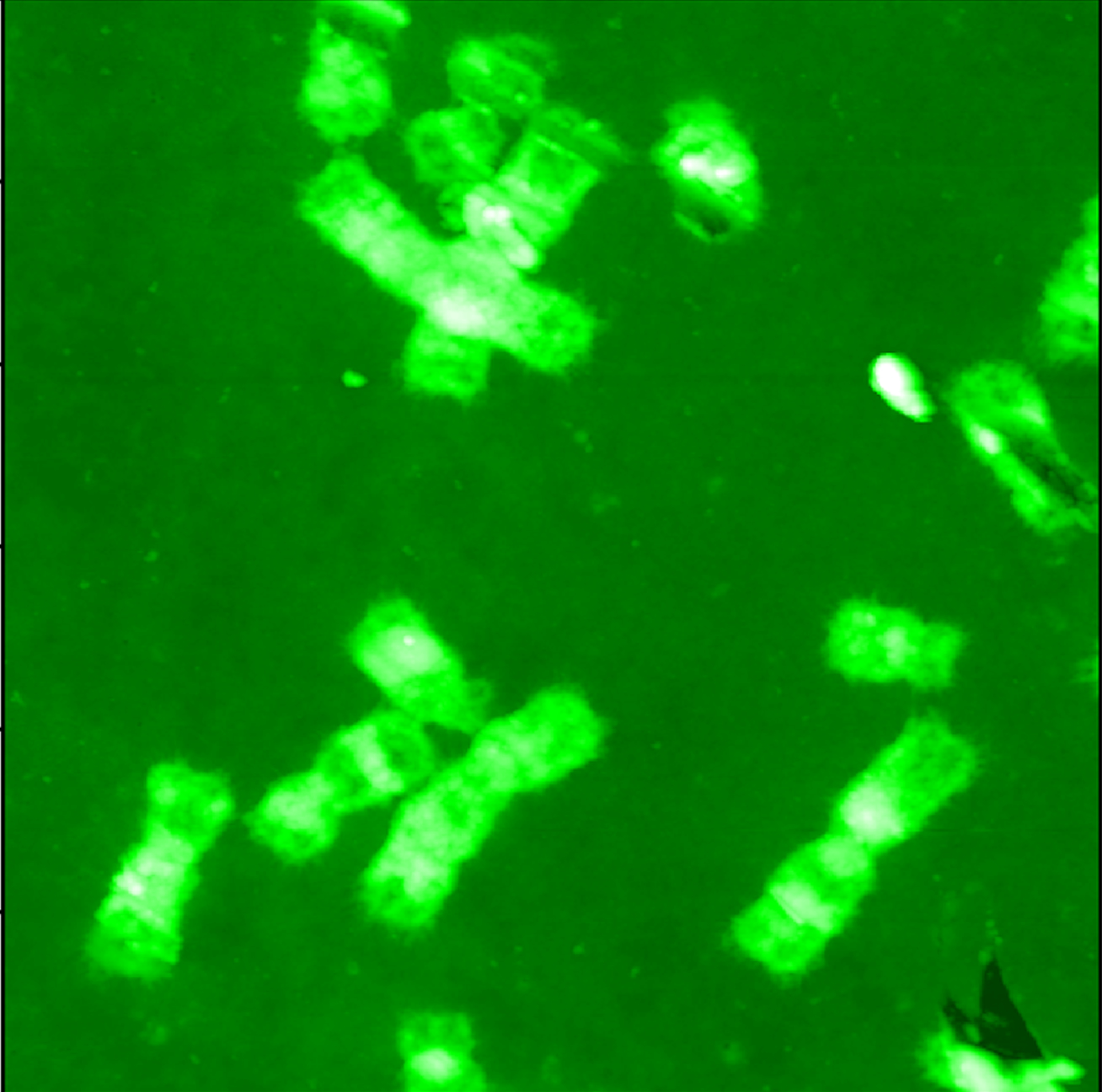

染色体



・測定条件: 大気中
・Scan Size: 30 μm × 30 μm

サンプル提供
自治医科大学臨床検査医学教室 久保先生



ヒト赤血球

・観察条件: 溶液中
・ドーナツ型をしたヒト赤血球(左図)の表面を拡大していくと、直径20-40 nmの網目状構造(裏打ち構造)(右図)が観察されます

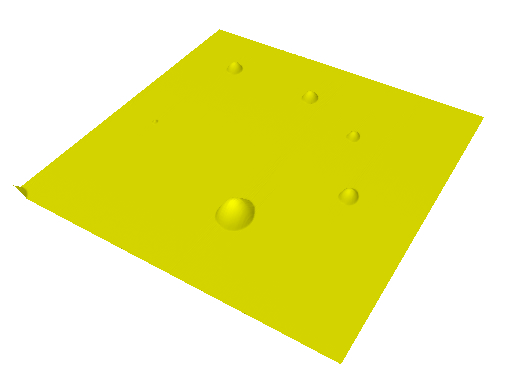

リポソーム(3D表示像)



・測定条件: 大気中
・Scan Size: 10 μm × 10 μm
・球状のリポソームが観察されています

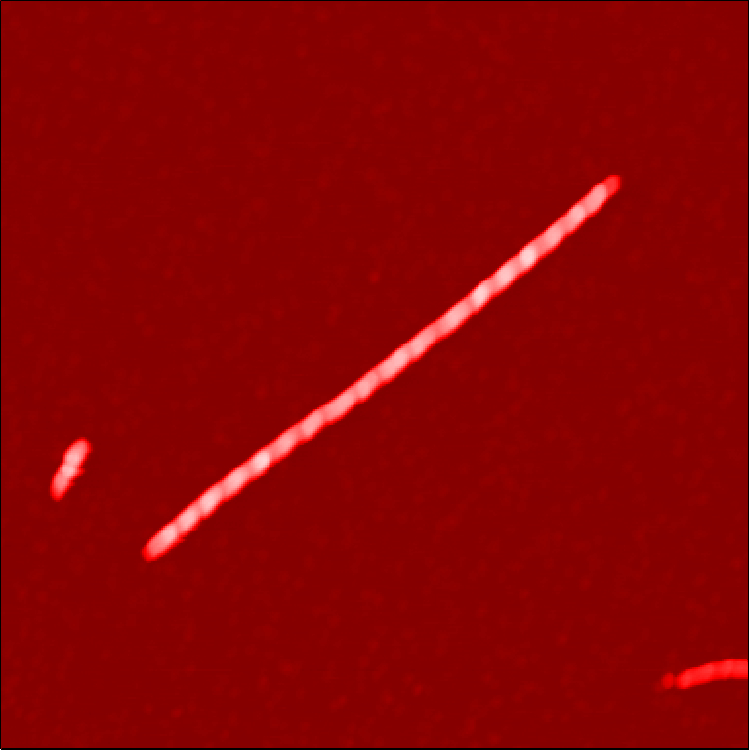

アミロイド繊維



・測定条件: 大気中
・Scan Size: 1.4 μm × 1.4 μm
・周期構造が観察されています

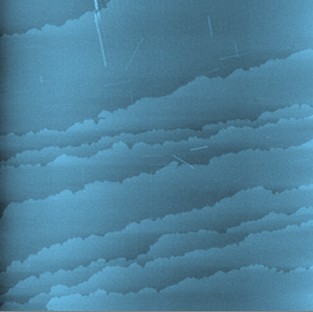

リゾチーム結晶



・測定条件: 溶液中
・Scan Size: 4 μm × 4 μm
・結晶の成長過程で形成されるステップが
 観察されています

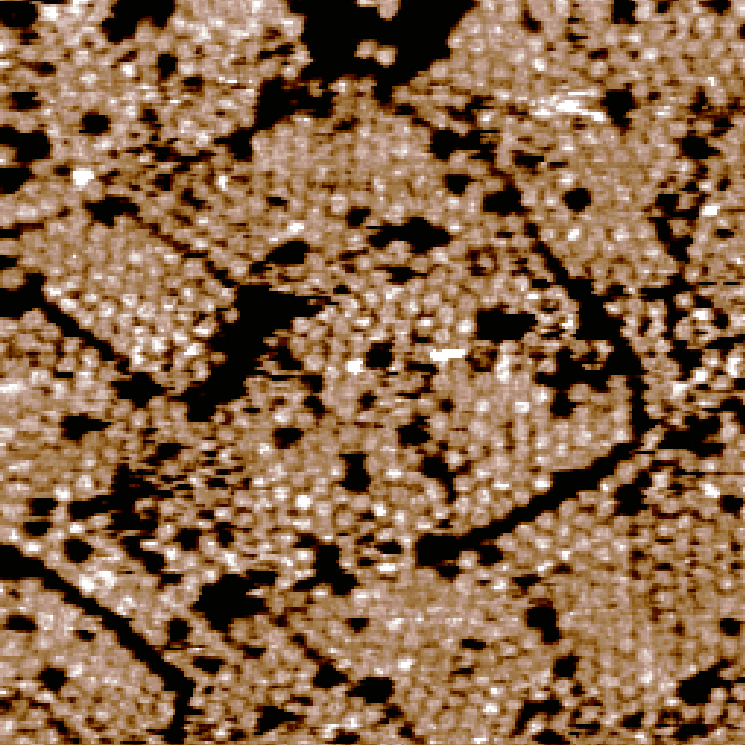

GroEL タンパク



・測定条件: 溶液中
・Scan Size: 500 nm × 500 nm
・GroEL タンパクが整列して固定されている様子が
 観察されています

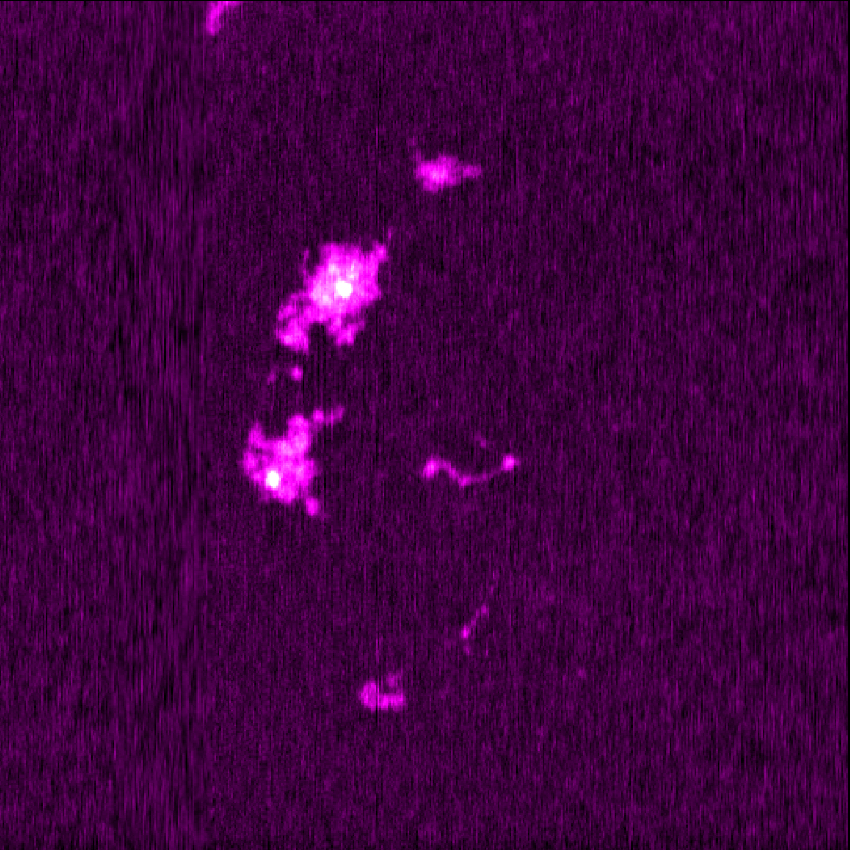

DNA-タンパク複合体



・測定条件: 大気中
・Bar = 200 nm
・サンプル: DNA(1074 bp)とタンパク(SpⅠ)の複合体
・タンパク質の結合位置から特定塩基配列が
 DNA上のどの位置に存在するかを
 求めることができます



マイコプラズマ タンパク



・測定条件: 大気中
・Scan Size: 750 nm × 750 nm
・サンプル: マイコプラズマより精製したLegタンパクGli349

サンプル提供
大阪市立大学大学院理学研究科 宮田真人先生

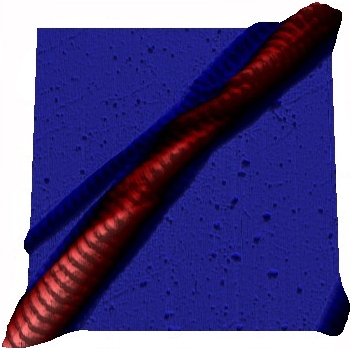

コラーゲン繊維(3D表示像)



・測定条件: 大気中
・Scan Size: 2 μm × 2 μm
・サンプル: in vitroで重合させたI型コラーゲン繊維
・67 nm周期の縞模様がはっきりと観察されます






高分子

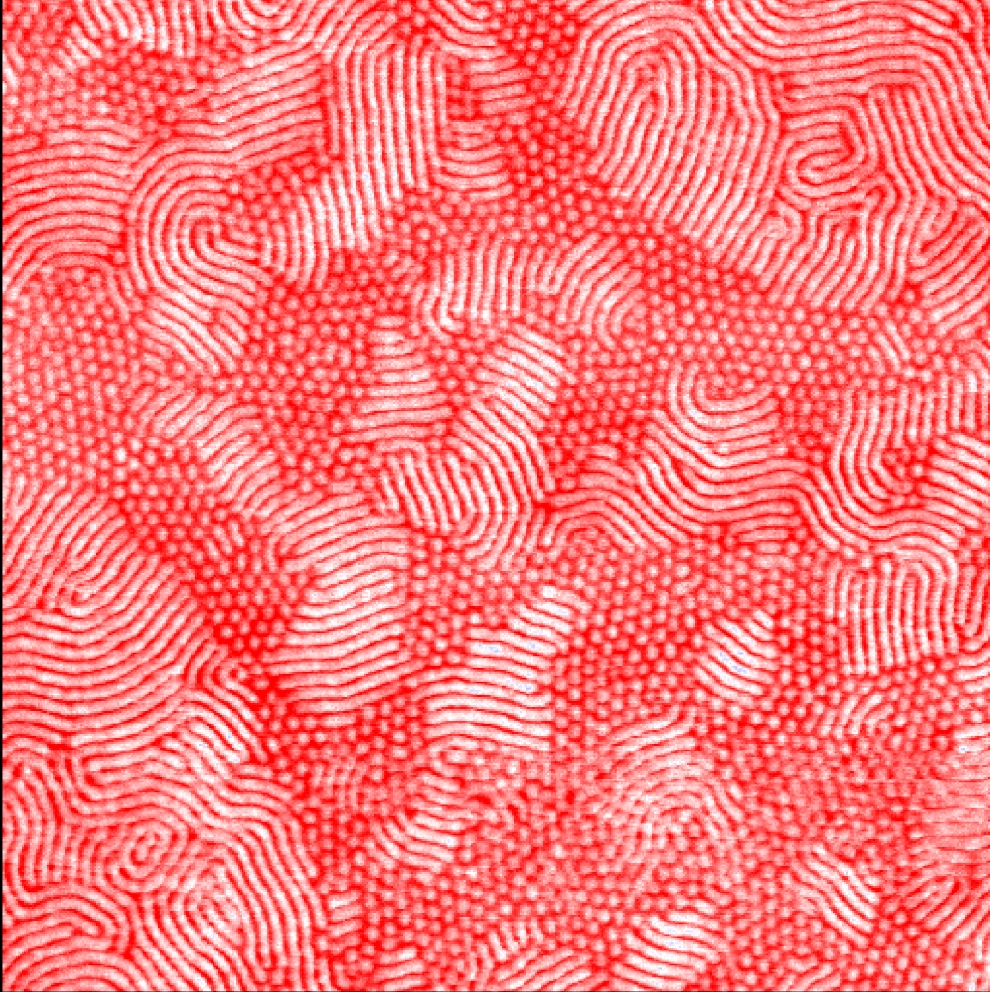

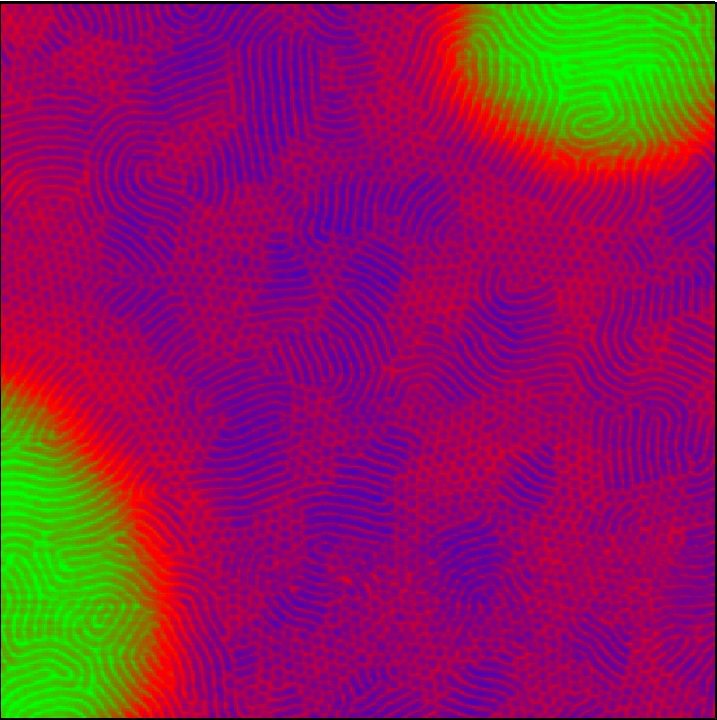

ブロックコポリマー

・測定条件: 大気中
・Scan Size: 2 μm × 2 μm
・サンプル: Poly (styrene-(ethylene-r-butadiene)-styrene) triblock copolymer (SEBS )
・左図: 形状像、右図: 位相像

タイヤ



・測定条件: 大気中
・Scan Size: 5 μm × 5 μm
・粒子状にカーボンが分散している様子(黒い粒子)および硬さが異なる2種類のポリマーのブレンド状態(黄色および赤色領域)が観察されています

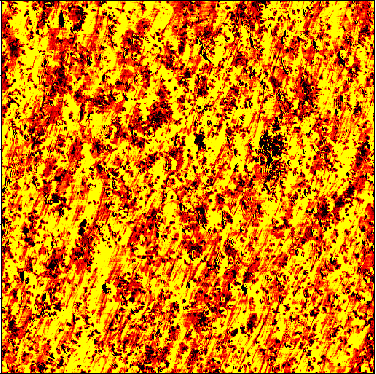

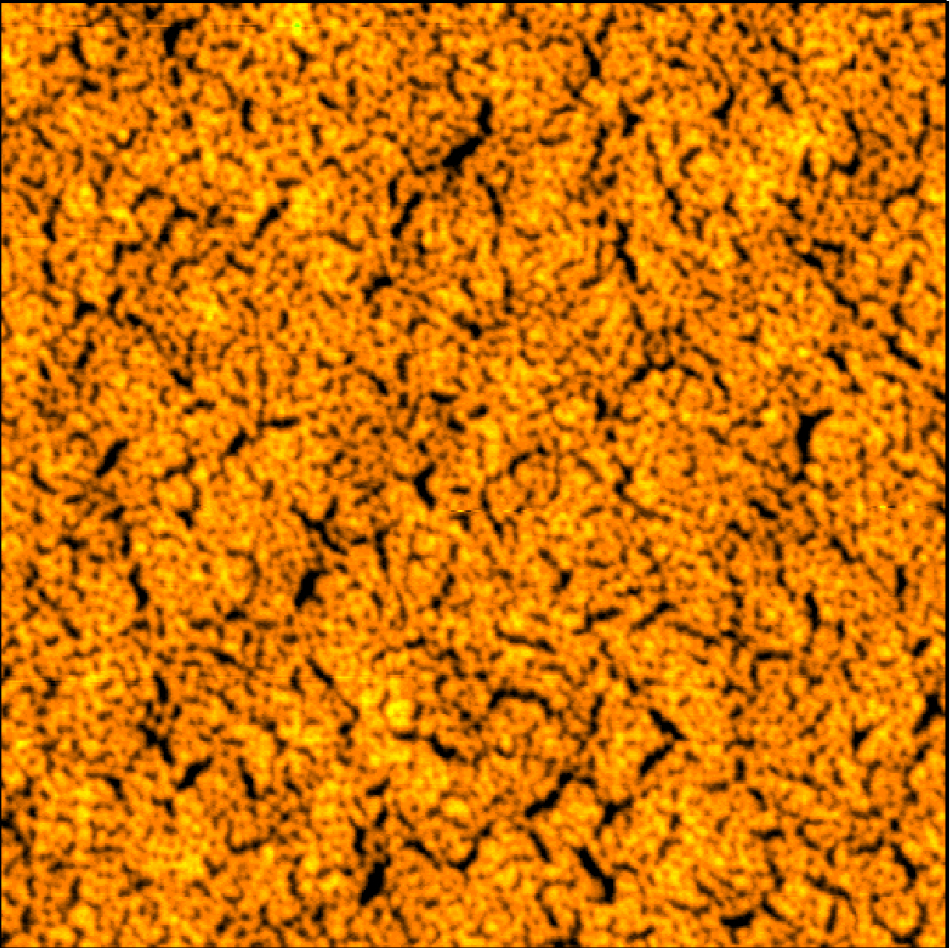

ポリカーボネート



・測定条件: 大気中
・Scan Size: 2.5 μm × 2.5 μm

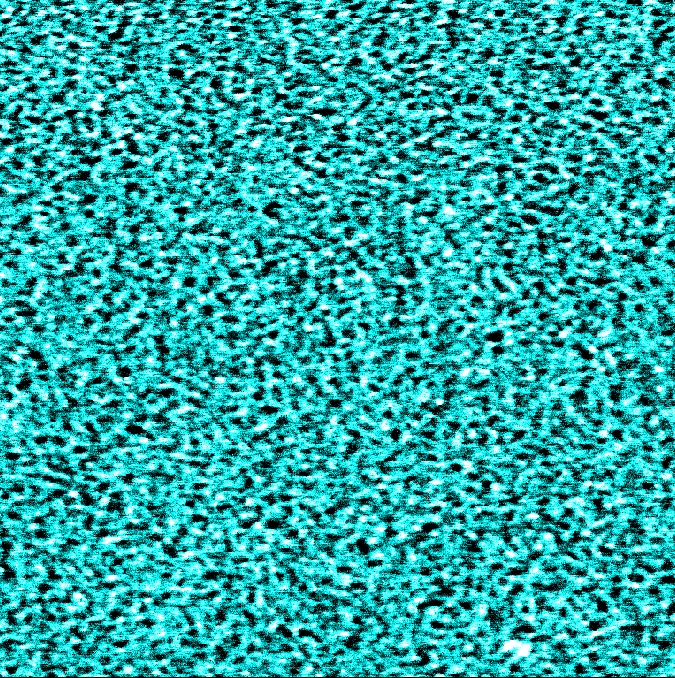

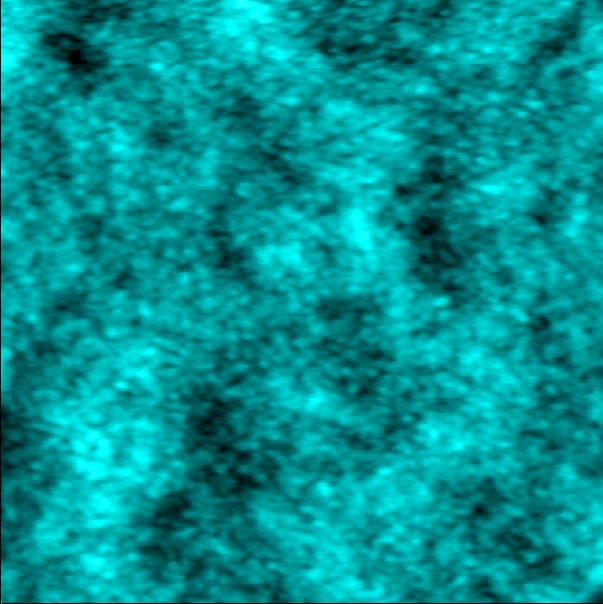

ナフィオン®

・測定条件: 大気中
・Scan Size: 750 nm × 750 nm
・位相像でナフィオン膜内のネットワークが観察されています
・左図: 形状像、右図:位相像

インク粒子



・測定条件: 溶液中
・Scan Size: 2.5 μm × 2.5 μm
・粒子の大きさの分布を求めることができます

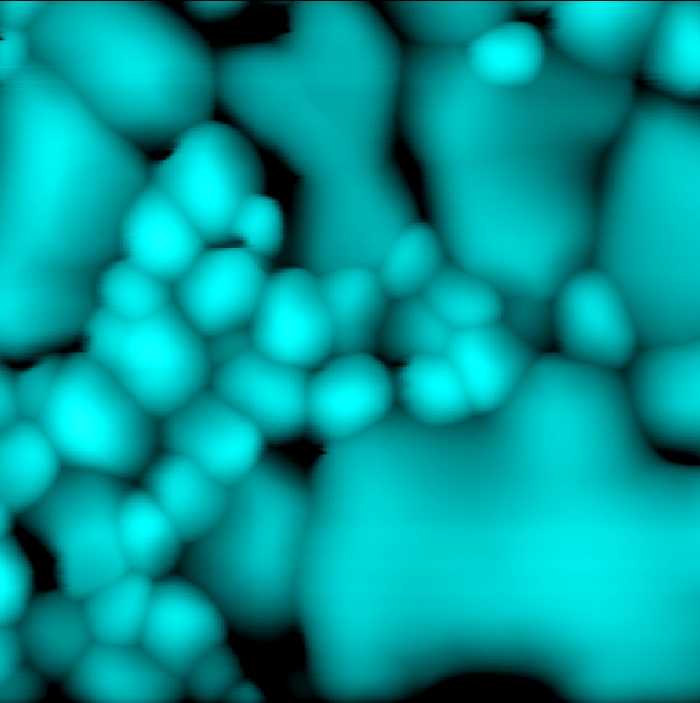

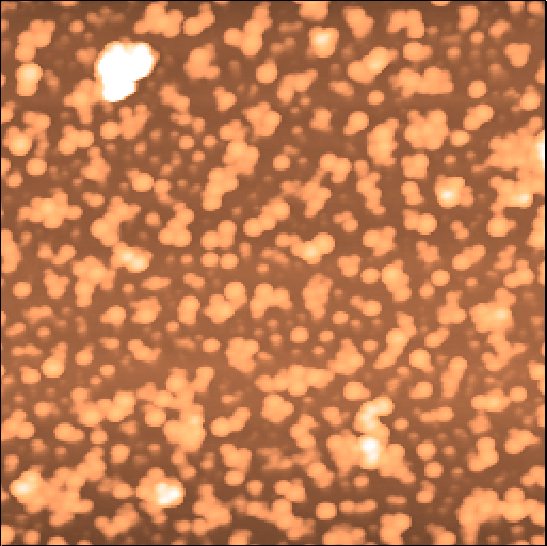

ラテックス粒子



・測定条件: 大気中イメージング
・Scan Size: 2 μm × 2 μm
・粒子(粒子径: 約50nm)が観察されています



無機材料

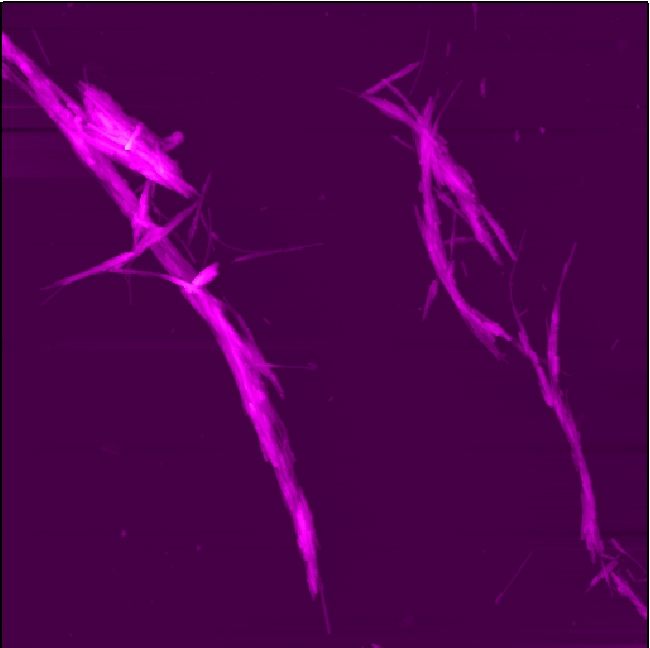

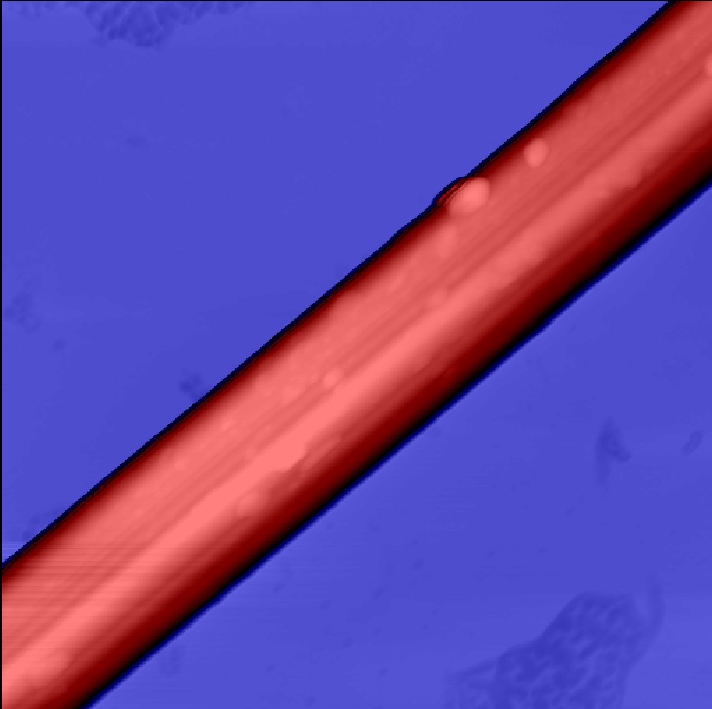

アスベスト繊維

・測定条件: 大気中
・左図: クリソタイル
 Scan Size: 25 μm × 25 μm
・右図: クロシドライト
 Scan Size: 3 μm × 3 μm

カーボンナノチューブ



・測定条件: 大気中
・Scan Size: 3 μm × 3 μm
・CNTがマイカ基板上に高密度に分散した様子が
 観察されています

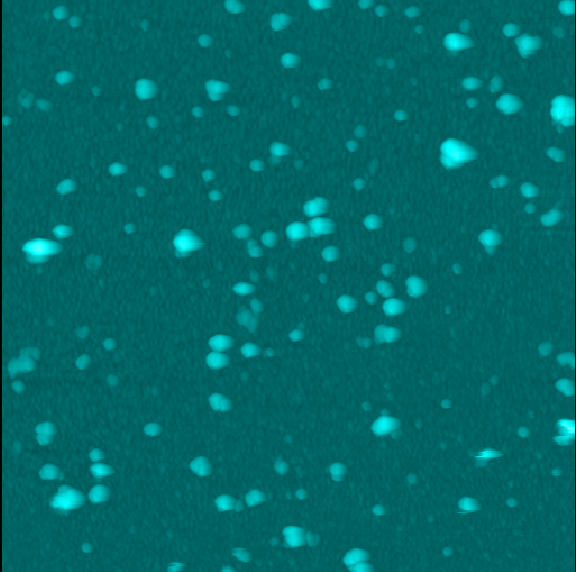

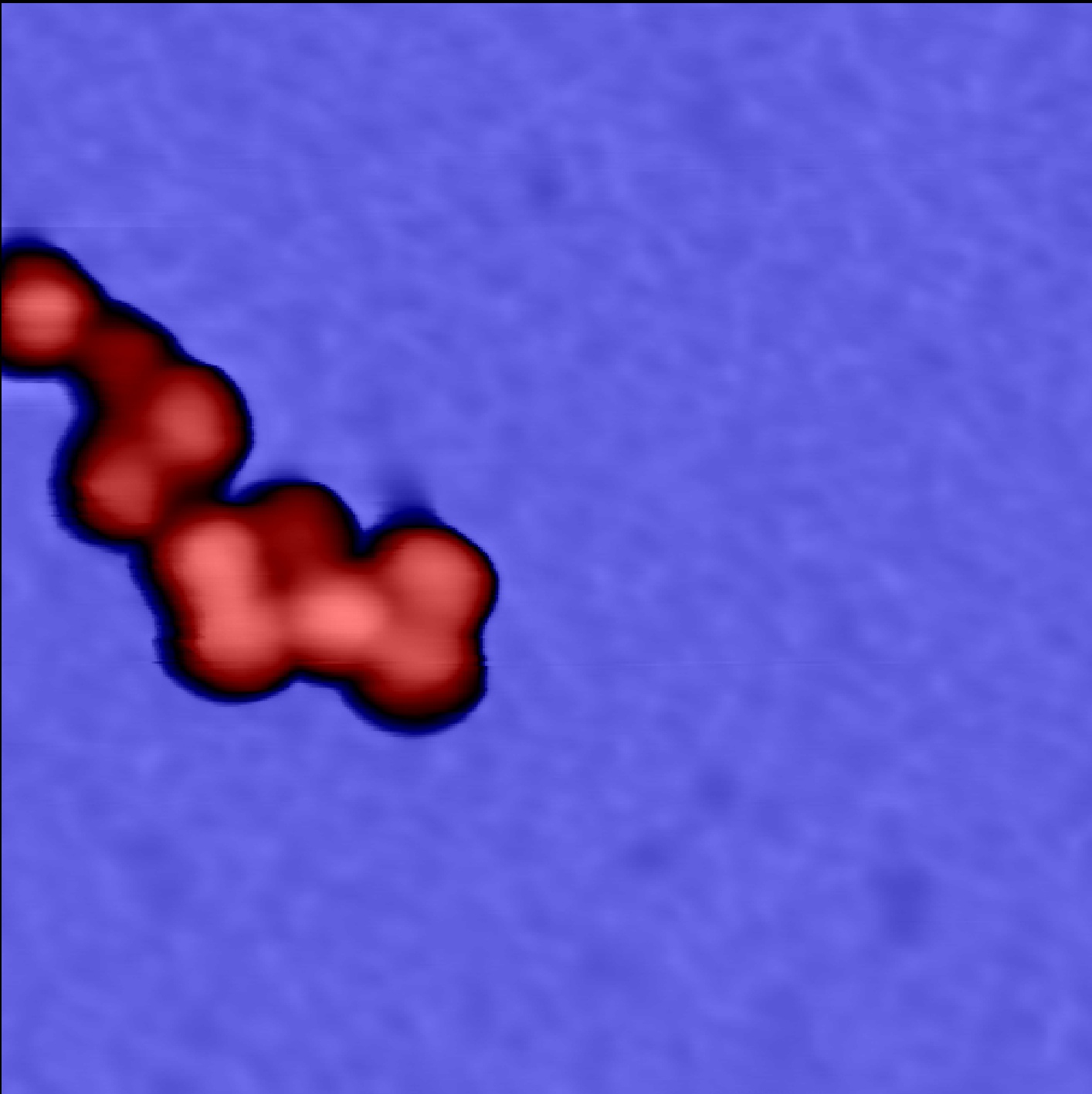

金ナノ粒子



・測定条件: 大気中
・Scan Size: 1 μm × 1 μm
・粒子(粒子径: 約80 nm)が観察されています

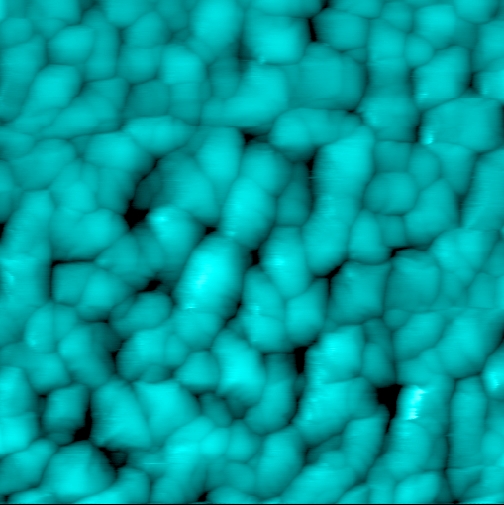

酸化チタン(TiO2)

・測定条件: 大気中
・Scan Size: 1 μm × 1 μm
・左図: TiO2 (ルチル構造)
・右図: TiO2 (アナターゼ構造)

サンプル提供
東海大学工学部 岩瀬満雄先生

その他

磁気力測定、陽極酸化、インデンテーション試験、リソグラフィーなど
様々な測定モードの可視化解析をいたします。

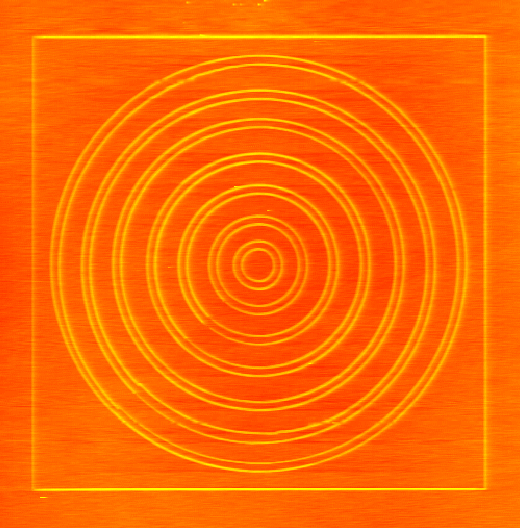

陽極酸化



・測定条件: 大気中
・Scan Size: 15 μm × 15 μm
・シリコン基板上の陽極酸化リソグラフィ
・カンチレバーとサンプル間に電位をかけ、
 大気中の湿度のアシストを受け、
 陽極酸化を行なっています
・シリコン基板上に酸化膜が形成され、
 盛り上がることによりパターンを
 描くことができます

0.22 μmフィルター



・測定条件: 大気中
・Scan Size: 10 μm × 10 μm

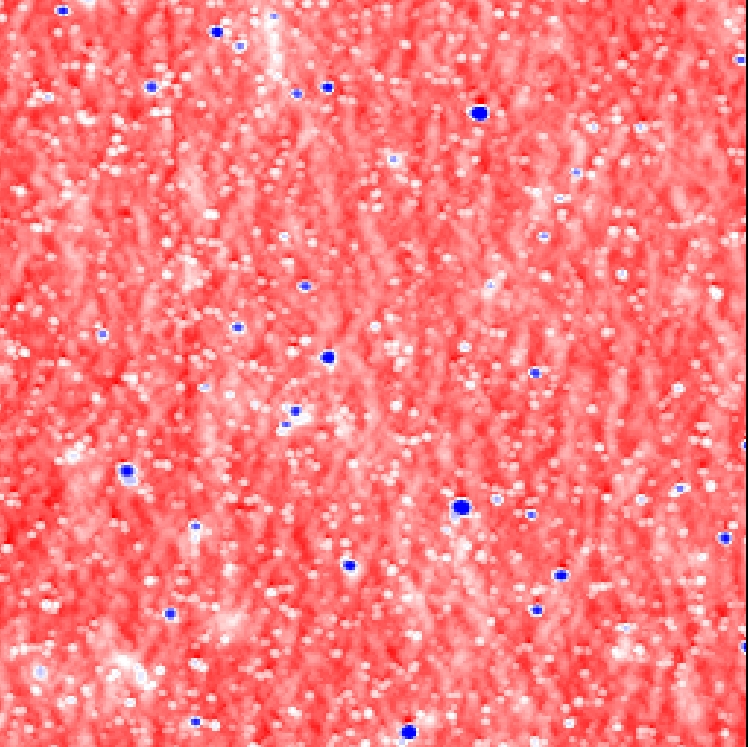

フロッピーディスク

・測定条件: 大気中
・Scan Size: 20 μm × 20 μm
・左図: 形状像、右図: 磁気力イメージ

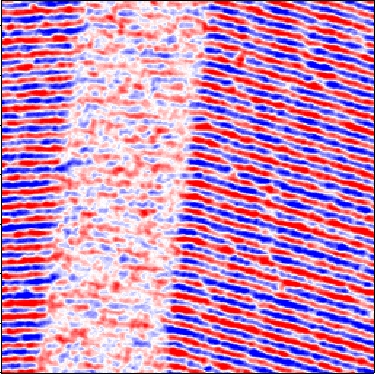

ビデオテープ

・測定条件: 大気中
・Scan Size: 15 μm × 15 μm
・左図: 形状像、右図: 磁気力イメージ

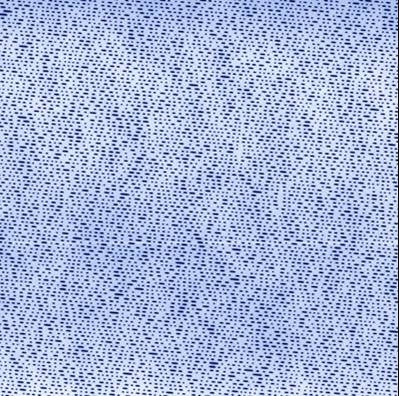

DVD ピッチ

・測定条件: 大気中
・Scan Size(形状像): 80 μm × 80 μm
・左図: 形状像、右図: 拡大像(3D表示像)
・拡大像からピッチが詳細に観察されています
